Basicamente, os nobreaks podem ser divididos em dois grandes grupos: Offline e Online, dentro desses grupos existem subdivisões como: linha interativa e dupla conversão. Além disso, eles ainda podem ser separados pelo tipo de onda que emitem: senoidais, semisenoidais (senoidal aproximada), quadrada.

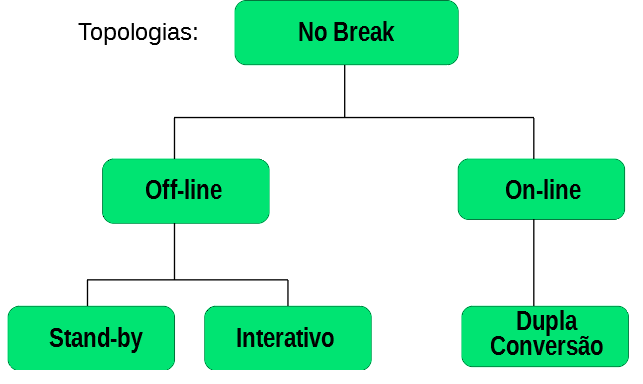

O diagrama mostra a divisão entre os dois grupos de nobreaks e como eles são classificados:
A diferença entre o nobreak online e offline está na forma como os nobreaks se comportam durante uma queda de energia. O nobreak offline começa a alimentar os equipamentos a partir do momento em que há falta de energia. O tempo para que essa ativação ocorra dura milisegundos, normalmente supridos pela fonte dos computadores. Porém, mesmo esse minúsculo intervalo de tempo pode ser prejudicial para equipamentos mais sensíveis.
Já os nobreaks online estão sempre alimentando os equipamentos pelas baterias, sendo assim, quando há queda de energia, não existe tempo de ativação para as baterias. Ou seja, a energia passa para o nobreak e o nobreak alimenta os equipamentos diretamente pela bateria. Dessa forma, a bateria está sempre carregando e distribuindo energia. É o modelo ideal para equipamentos mais sensíveis e que não podem sofrer com alterações na energia.

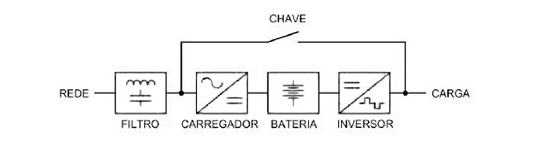

Os nobreaks standby
Esses nobreaks são caracterizados por apresentar em modo rede a tensão e frequência na saída iguais a da rede elétrica, ou seja, a potência é transferida diretamente da rede para a saída. Na falta de rede elétrica (blackout) ou variação da tensão ou frequência fora dos níveis seguros especificados, o inversor entra em operação alimentando através das baterias internas os equipamentos conectados na saída.

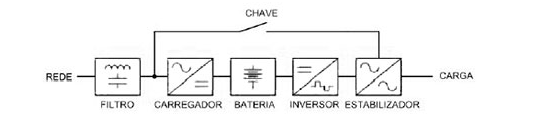

Os nobreaks interativos
Eles também são caracterizados por apresentarem em modo rede a frequência na saída igual à da rede elétrica porém eles possuem um estabilizador interno, onde a tensão de saída é corrigida para um valor seguro caso a tensão de entrada varie para valores que possam prejudicar os equipamentos conectados. Em outras palavras, entre a entrada e a saída do produto, têm-se um estabilizador baseado em transformador responsável pela correção da tensão de saída. Na falta da rede elétrica ou tensão ou frequência fora dos níveis seguros especificados o inversor entra em operação alimentando os equipamentos.

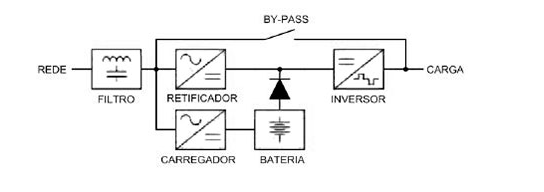

Os nobreaks online dupla-conversão
Proporcionam o maior nível de proteção isolando os equipamentos da rede elétrica através de conversores de potência. O termo dupla-conversão significa que o produto realiza em modo rede a conversão da corrente alternada da rede elétrica para corrente contínua (através do retificador PFC) e em seguida de corrente contínua para corrente alternada (através do inversor). Assim, a tensão e frequência de saída não são totalmente dependentes da entrada e como o inversor está alimentando a carga a todo momento, o tempo de transferência é nulo na ocorrêcia de um blackout. Na falta da rede elétrica, a energia então é transferida das baterias para alimentar as cargas.
Formato de onda dos nobreaks
Outro fator importante sobre os nobreaks é qual o tipo de onda que eles fornecem. Existem 3 tipos de ondas que podem ser formadas pelos nobreaks: ondas quadradas, semisenoidais e senoidais. A rede elétrica da sua região, com exceção dos casos de problemas na distribuição, fornece ondas senoidais, por isso, os produtos são criados para que sejam alimentados com esse tipo de onda. Porém, equipamentos mais simples podem funcionar normalmente com ondas semisenoidais ou quadradas.
Os famosos nobreaks senoidais são os que produzem exclusivamente a onda senoidal.

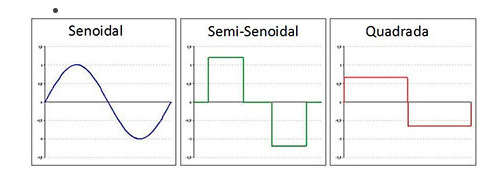

As imagens abaixo mostram as representações gráficas de cada um dos tipos de onda:
Formatos de ondas
Onda quadrada: As ondas quadradas tem picos bem demarcados e representam alterações mais bruscas. Os nobreaks com esse tipo de onda são mais simples e são indicados para aplicações básicas. Aparelhos de som, por exemplo, podem apresentar ruídos ou mau funcionamento quando alimentados apenas pelo nobreak, no caso de falta de energia.
Onda semissenoidal ou senoidal aproximada: A onda semissenoidal é uma opção intermediária, melhor do que a onda quadrada e um pouco mais econômica que a opção senoidal. Neste tipo, as variações são feitas em intervalos maiores, o que evita as variações bruscas encontradas nas ondas quadradas.
Onda senoidal ou senoidal pura: A onda senoidal é a onda mais limpa, indicada para produtos sensíveis que necessitam de uma corrente contínua sem mudanças bruscas. É o mesmo formato de onda fornecido pela companhia elétrica e não causa danos aos equipamentos.
